Kupferflachdraht (auch Kupfer-Rechteckdraht genannt) zählt zu den kernelementaren Leitermaterialien in der Elektroindustrie und zeichnet sich durch überlegenen elektrischen Wirkungsgrad im Vergleich zu Runddraht aus – ein Vorteil, der eine deutliche Energieeinsparung in Anwendungen wie Elektromotoren, Generatoren und Transformatoren ermöglicht. Die Herstellung erfordert präzise Prozesse und hochwertige Maschinen, um die strengen Anforderungen an Abmessungsgenauigkeit, Oberflächenqualität und geometrische Formgebung zu erfüllen, insbesondere wenn eine nachfolgende Lackierung vorgesehen ist. SkyBluer Präzisionswalzmaschinen entwickelt als Spezialist für Präzisionswalztechnik Lösungen, die den gängigen Industriestandards und Abmessungsbereichen des deutschen und europäischen Marktes vollständig entsprechen.
Anwendungsbereiche des Kupferflachdrahts in der Elektroindustrie
Der Kupferflachdraht ist unersetzlich in der Herstellung elektrischer und elektronischer Geräte, wobei seine Einsatzbereiche eng an die Anforderungen an Leitfähigkeit, Hitzebeständigkeit und Formstabilität gebunden sind.
- In der Herstellung von Elektromotoren, Generatoren und Transformatoren ist er der bevorzugte Leitermaterial, da sein rechteckiges Profil eine dichtere Wicklung ermöglicht und somit den elektrischen Wirkungsgrad steigert.
- Lackierter Kupferflachdraht (Kupfer Flachlack Draht) findet zudem Anwendung in hoch temperaturbelasteten Bereichen, wie z. B. in Automobil- und Industrieelektronik, wobei die Hitzeklasse und das Emailpolymer die Einsatzgrenzen bestimmen.
- Weiterhin wird er in der Herstellung von Anschlussleitungen, Spulen und Induktoren verwendet, wo präzise Abmessungen und hohe Oberflächenqualität eine zuverlässige Funktionsweise garantieren.
Die nachfolgende Tabelle zeigt die gängigen Spezifikationen lackierter Kupferflachdrähte, die im europäischen Markt weit verbreitet sind:
Produktkennung | Norm | UL-Zertifizierung | Hitzeklasse | Emailpolymer | Querschnitt |
FLAT-CU-C200-THERMO-WXT | IEC-60317-0-1 | N/A | 200 | PEI+PAI+PA | 1,6 mm² – 75 mm² |
FLAT-CU-C200-WXT-PLUS | IEC-60317-29 MW38-C | E93551 | 220 | PEI+PAI | 1,6 mm² – 75 mm² |
FLAT-CU-C220-WXT | IEC-60317-58 MW84-C | N/A | 220 | PAI | 1,6 mm² – 75 mm² |
Kernprozesse der Kupferflachdraht-Herstellung
Die Herstellung von Kupferflachdraht erfolgt hauptsächlich im Kaltwalzverfahren, da dieses die Erhaltung der mechanischen und elektrischen Eigenschaften des Kupfers gewährleistet und gleichzeitig hohe Präzision bei der Formgebung ermöglicht. Die zentralen Verfahrensschritte sind:
- Vorbereitung des Rohmaterials: Einsatz von hochreinem Kupfer (z. B. OF-Cu) in Form von Runddrähten oder Kupferstäben mit definiertem Durchmesser, um eine homogene Walzung zu gewährleisten.
- Kaltwalzung: Mehrstufige Walzung durch präzise Walzwerke, bei der das Kupfermaterial schrittweise auf die gewünschte Breite und Stärke geformt wird – hierbei ist die Kontrolle von Breite, Stärke und Kantenradius von entscheidender Bedeutung.
- Oberflächenbehandlung: Entfettung, Picklung und gegebenenfalls Verzinnung oder Lackierung, um die Korrosionsbeständigkeit zu verbessern und die Anforderungen nachfolgender Verarbeitungsschritte zu erfüllen.
- Prüfung und Kalibrierung: Online-Messung der Abmessungen und geometrischen Eigenschaften, um die Genauigkeit einzuhalten und Ausschuss zu minimieren.
- Aufwicklung und Verpackung: Wicklung des fertigen Kupferflachdrahts auf Spulen mit definiertem Gewicht und Durchmesser, passend für die weitere Verarbeitung durch Kunden.
Besonders bei der nachfolgenden Lackierung ist die Präzision aller geometrischen Parameter unverzichtbar: Eine ungleichmäßige Breite, Stärke oder ein unregelmäßiger Kantenradius führt zu Unebenheiten in der Emailbeschichtung und somit zu einer Beeinträchtigung der Isolierwirkung.
Technische Anforderungen an Walzmaschinen für Kupferflachdraht
Der deutsche Markt legt hohe Maßstäbe an die technischen Eigenschaften von Walzmaschinen für die Kupferflachdraht-Herstellung. Eine typische Gesamtanlage für den mittleren Abmessungsbereich, weist folgende Kerneigenschaften auf:
- Produktionsgeschwindigkeit: Bis zu 500 m/min, um eine effiziente Massenproduktion zu ermöglichen.
- Abmessungsbereich: Breite von 3,0 bis 16,0 mm und Stärke von 1,0 bis 6,0 mm – der am häufigsten eingesetzte Bereich in der Elektroindustrie.
- Genauigkeit: Toleranzen von ±0,005 bis ±0,015 mm, um die strengen Anforderungen an Präzision zu erfüllen.
- Prozessstabilität: Kontinuierliche Überwachung von Walzkraft, Temperatur und Zugspannung, um Schwankungen in der Produktqualität zu vermeiden.
Diese Anforderungen erfordern Maschinen mit hochsteifen Rahmen, präzisen Walzwerken und intelligenten Steuerungssystemen, die eine Echtzeitregelung und Anpassung der Prozessparameter ermöglichen.

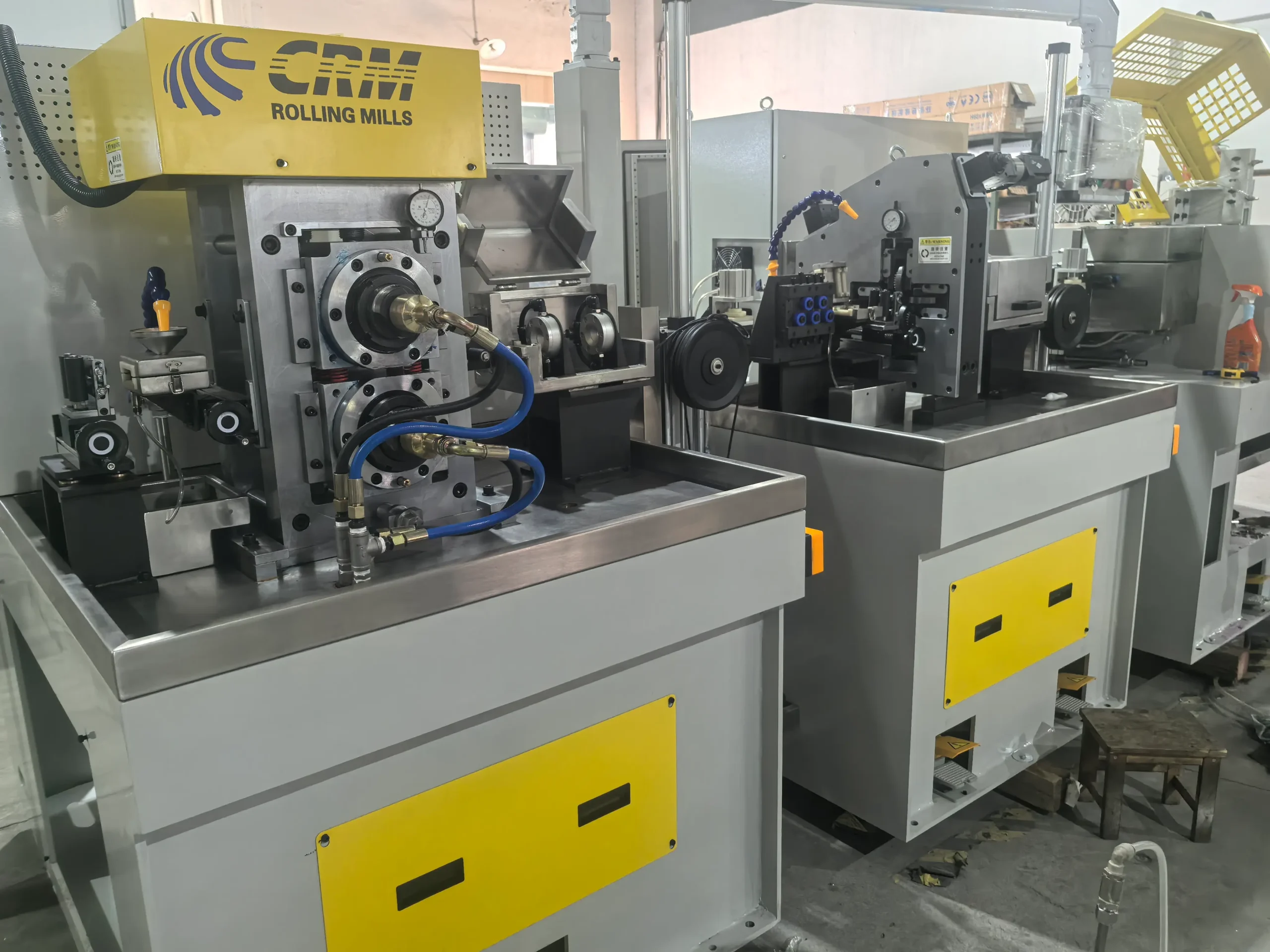

SkyBluer Präzisionswalzmaschinen – Optimal auf den Markt abgestimmt
SkyBluer Präzisionswalzmaschinen hat seine Präzisionswalzlinien speziell auf die Anforderungen des deutschen und europäischen Kupferflachdraht-Marktes ausgerichtet und bietet Lösungen, die vollständig mit den gängigen Abmessungsbereichen und Genauigkeitsstandards kompatibel sind.
- Kompatibilität mit gängigen Abmessungen
Unsere Walzmaschinen decken den vom Markt definierten mittleren Abmessungsbereich vollständig ab:
Breite: 3,0 bis 16,0 mm
Stärke: 1,0 bis 6,0 mm
Querschnitt: 1,6 mm² bis 75 mm²
Genauigkeit: Bis zu ±0,005 mm – über die marktüblichen Toleranzen hinaus und ideal für anspruchsvolle Anwendungen mit nachfolgender Lackierung.
- Technische Vorteile der SkyBluer-Präzisionswalzmaschinen
Mikrometergenaue Steuerung: Einsatz von PLC-Closed-Loop-Steuerungssystemen mit Echtzeitüberwachung, die eine dynamische Anpassung von Walzspalt und Zugspannung ermöglichen – somit wird eine konstante Produktqualität auch bei hoher Produktionsgeschwindigkeit gewährleistet.
Hochwertige Walzwerkzeuge: Einsatz von wolframhartmetallbeschichteten Walzen mit präziser Schleifung, die eine hohe Oberflächenqualität des Kupferflachdrahts (Ra ≤ 0,8 μm) und eine lange Standzeit gewährleisten.
Flexibilität: Unsere Maschinen unterstützen die Verarbeitung von verschiedenen Kupfermaterialien (OF-Cu, verzinnter Kupferflachdraht) sowie die Herstellung von unterschiedlichen Profilen – rechteckig, trapezförmig – passend zu individuellen Kundenanforderungen.
Effizienz: Maximale Produktionsgeschwindigkeit bis zu 650 m/min mit automatischem Spulenwechsel, um die Produktivität zu steigern und Stillstandszeiten zu minimieren.
- Passgenauigkeit für nachfolgende Verarbeitungsschritte
Die SkyBluer-Präzisionswalzmaschinen gewährleisten eine exakte Formgebung von Breite, Stärke und Kantenradius – eine Voraussetzung für eine gleichmäßige Lackierung nach dem Standard IEC-60317. Dies reduziert Ausschuss bei der Emailbeschichtung und verbessert die Gesamtqualität des endfertigen Produkts, das in der Elektroindustrie eingesetzt wird.

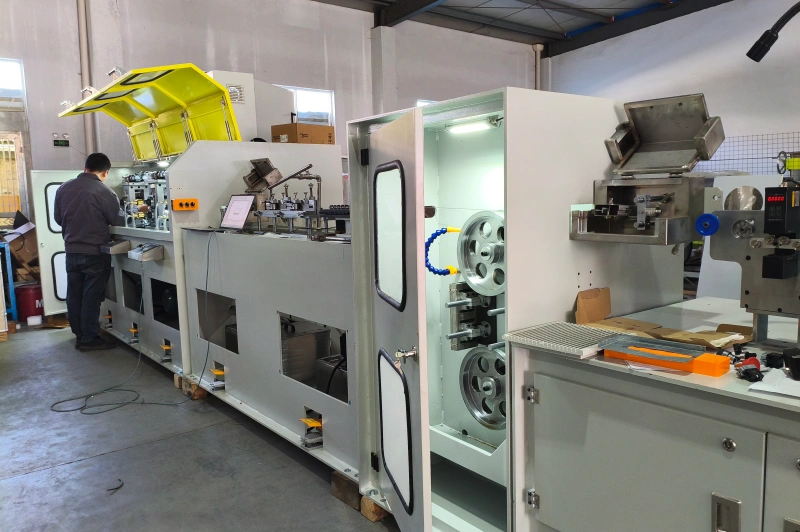

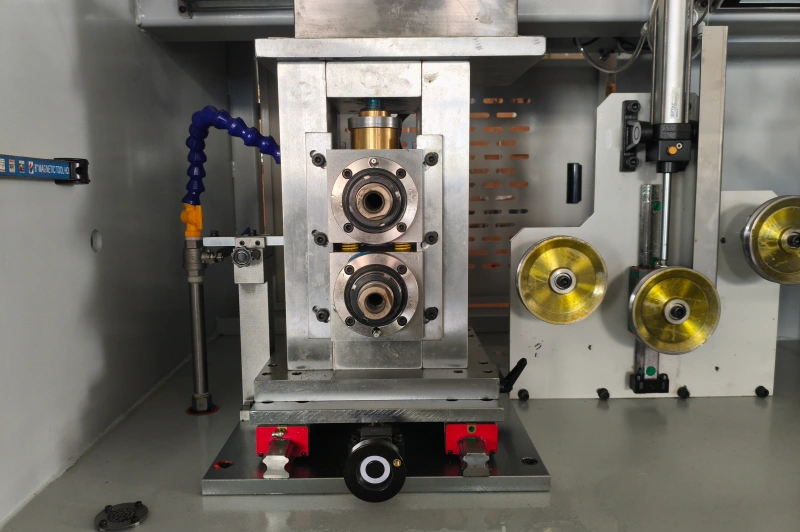

Zukunftstrends in der Kupferflachdraht-Herstellung
Der Markt für Kupferflachdraht entwickelt sich stetig in Richtung höherer Präzision, höherer Produktionsgeschwindigkeit und größerer Nachhaltigkeit. SkyBluer Präzisionswalzmaschinen folgt diesen Trends und investiert in die Weiterentwicklung von:
Intelligenten Walzlinien: Integration von KI-basierten Steuerungssystemen zur Vorhersage von Prozessschwankungen und zur selbstständigen Anpassung von Parametern.
Nachhaltigen Prozessen: Reduzierung von Energieverbrauch und Materialausschuss durch optimierte Walzstrategien und ressourcenschonende Oberflächenbehandlungen.
Spezialisierte Profile: Entwicklung von Walzwerken für ultradyne Kupferflachdrähte mit noch engeren Toleranzen, passend für die Anforderungen der Elektromobilität und der erneuerbaren Energien.
Fazit
Kupferflachdraht ist ein unverzichtbares Material in der modernen Elektroindustrie, und seine Herstellung erfordert präzise, zuverlässige und effiziente Walzmaschinen. SkyBluer Präzisionswalzmaschinen bietet Lösungen, die den gängigen Anforderungen des europäischen Marktes entsprechen und für industrielle Normen ausgelegt sind. Mit mikrometergenauer Präzision, hoher Effizienz und flexibler Anpassung sind unsere Präzisionswalzlinien die ideale Wahl für Hersteller von Kupferflachdraht, die auf höchste Qualität, stabile Produktion und normgerechte Ergebnisse setzen.
FAQ
Hier finden Sie Antworten auf häufig gestellte Fragen zu unseren Präzisionswalzmaschinen für Kupferflachdraht. Die Informationen helfen Ihnen, Produktionsbereiche, Genauigkeit, Materialien und Einsatzmöglichkeiten unserer Anlagen besser zu verstehen.
Welchen Abmessungsbereich decken die SkyBluer Präzisionswalzmaschinen für Kupferflachdraht ab?
Unsere Walzmaschinen sind optimal auf den gängigen industriellen Bereich abgestimmt: Breite 3,0 bis 16,0 mm, Stärke 1,0 bis 6,0 mm sowie einen Querschnitt von 1,6 mm² bis 75 mm².
Welche Genauigkeit gewährleisten die SkyBluer Walzmaschinen bei der Kupferflachdraht-Herstellung?
Wir erreichen eine Abmessungsgenauigkeit von ±0,005 mm (bis zu ±0,015 mm je nach Anforderung), die über die marktüblichen Toleranzen hinausgeht und die strengen Anforderungen für nachfolgende Lackierungsprozesse perfekt erfüllt.
Sind die SkyBluer Maschinen kompatibel mit den gängigen Normen für Kupferflachdraht?
Ja, unsere Walzlinien sind vollständig an die europäischen Industrienormen angepasst, darunter IEC-60317-0-1, IEC-60317-29 MW38-C und IEC-60317-58 MW84-C
Kann mit SkyBluer Walzmaschinen lackierbarer Kupferflachdraht hergestellt werden?
Absolut. Unsere Maschinen gewährleisten eine präzise Formgebung von Breite, Stärke und Kantenradius – eine unverzichtbare Voraussetzung für eine gleichmäßige Emailbeschichtung. Dies minimiert Ausschuss bei der nachfolgenden Lackierung und verbessert die Isolierwirkung des endfertigen Produkts.
Welche maximale Produktionsgeschwindigkeit bietet die SkyBluer Präzisionswalzmaschine?
Wir erreichen eine maximale Produktionsgeschwindigkeit von bis zu 650 m/min (mit automatischem Spulenwechsel in 3 Sekunden ohne Stillstand), wobei gleichzeitig die hohe Präzision des Kupferflachdrahts gewährleistet bleibt – mehr als der marktübliche Wert von 500 m/min.
Welche Kupfermaterialien lassen sich mit den SkyBluer Maschinen verarbeiten?
Unsere Walzlinien sind flexibel und unterstützen die Verarbeitung von hochreinem OF-Cu (Oxidfreies Kupfer) sowie verzinnter Kupferflachdraht – passend zu den unterschiedlichen Anforderungen der Elektroindustrie.
Können mit SkyBluer Maschinen auch spezielle Kupferflachdrahtprofile hergestellt werden?
Ja, neben dem standardmäßigen rechteckigen Profil (Kupfer-Rechteckdraht) lassen sich auch trapezförmige Profile herstellen. Wir passen unsere Walzwerkzeuge individuell an die spezifischen Anforderungen unserer Kunden an.
Warum ist Kupferflachdraht gegenüber Runddraht in der Elektroindustrie bevorzugt?
Kupferflachdraht weist einen besseren elektrischen Wirkungsgrad auf und ermöglicht eine dichtere Wicklung in Elektromotoren, Generatoren und Transformatoren. Dies führt zu einer deutlichen Energieeinsparung – ein zentraler Vorteil für Hersteller in der Elektroindustrie.
